Karta ESCC
Karta ESCC jest w 100% zgodna programowo z kartą USCC |
Pozytywne efekty działania kart USCC oraz:
- wąpliwości w instalowaniu na fix na tych kartach modemów czy to manchester czy 1k2,
- niewygodnego podłączania modemów na kablach. (wyprowadzanie sygnałów MOS i napiecia +5V poza komputer)
- mocowanie nieprzystosowanych do tego modemow wewnątrz komputera
zachęciły do powtórnego opracowania całości. Zapadła decyzja o konieczności opracowania karty umożliwiającej łatwą i prostą modyfikację poprzez nakładanie na nią modemów na stosowne złącza. Na wyjściu karty znajdują się standartowe złącza TRx (DB9F).

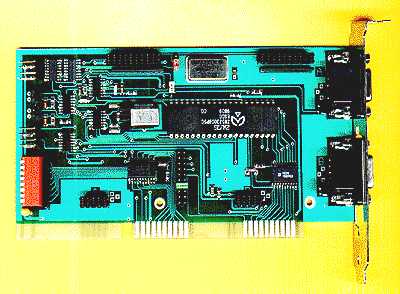

Niezawodny Staszek SP2GNB opracował dwustronną płytkę drukowaną z metalizacją otworów oraz złoceniem złącz ISA. W efekcie finalnym powstało sprzętowe rozwiązanie:
- płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/2,
- jeden obwód scalony SCC/ESCC daje 2 radiowe kanały transmisyjne,
- możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego,
- IRQ 3,4,5,7,9,10,11,12,14,15,
- dwa złącza HS zawierają wszystkie sygnały niezbędne do podłączenia dwóch modemów,
- dwa złącza TRx,
- zasilanie +/- 12V oraz =5V dla modemów
- LED PTT oraz DCD dla każdego kanału,
- wyłączalny układ watch-dog linii PTT dla każdego kanału,
- wygodny dostęp do przełącznika adresów oraz złącz LED,
- sygnały dla TRx'a dostępne na złączach DB9 na śledziu karty,
- opcjonalny oscylator zapewnia modemom sygnał zegarowy dla dowolnych prędkości,
- zastosowanie technologii SMD pozwoliło zmniejszyć wymiary karty i obniżyć koszt.
W komplecie opracowane zostały w mieszanej technologii SMD/standart modemy:
W przygotowaniu:
- modem GMSK, na zdjeciu obok wersja testowa w wykonaniu SP3FKM
- modem manchester.
Czekam na dalsze!
Wspólne opracowanie karty ESCC oraz wymienialnych modemów pozwoliło na optymalizację ilości elementów i zapewnienie wysokiej funkcjonalności rozwiązania.

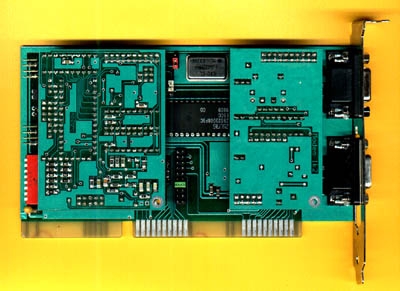

Na zdjęciu obok karta ESCC wyposażona w modemy 9k6 oraz 1k2.
Projekt adresowany jest głównie do użytkowników choć i na węźle sprawować się będzie doskonale. W przypadku konieczności rozbudowy można po prostu do komputera zainstalować więcej kart ESCC.
Karta umożliwia zastosowanie nowszej wersji SCC - ZILOG Z85230 ESCC (opis znajduje się na stronie pdf). Układ ten zawiera w swej strukturze fifo i jego obsługa nie obciąża w takim stopniu procesora komputera. Linux, JNOS, oraz inne drivery do PR potrafią tą kostkę obsługiwać.
Wyposażenie karty w obwód scalony Z85230 jest zalecane szczególnie w systemie LINUX.
W przypadku budowy łącz o szybkościach powyżej 9k6 zastosowanie karty uscc z Z85230 na pokładzie jest na dobrą sprawę jedynym rozsądnym rozwiązaniem.
Instalacja:
Zworki - opis.
JNOS ver. 111a lub wyżej:
Driver SCC/ESCC potrafi obsługiwać zarówno Z8030 SCC jak i Z85230 ESCC, również ich dowolne zestawienie.
Karta wyposażona w Z8030 może pracować w dupleksie jesli zostanie dostarczony zegar zewnętrzny 32 razy większy od baudrate. Dla kart wyposażonych w Z85230 warunek ten nie jest konieczny.
Szczegółowy opis autorstwa Andrew Benham'a G8FSL w source JNOS'a. Lub kliknij po przyklad.
LINUX:
Driver Z8530.ZIP - autor Joerg Reuter
Ampr: dl1bke@db0pra.ampr.org
AX25: dl1bke@db0ach.#nrw.deu.eu.
E-mail: jreuter@lykos.oche.de
Mały przepis autorstwa Piotra SQ3GJF.
Kliknij by dowiedzieć się czegoś więcej o karcie ESCC via amprnet lub internet
