TCM3105

Modem 1k2/2k4
strona w trakcie opracowania
a modem testowania

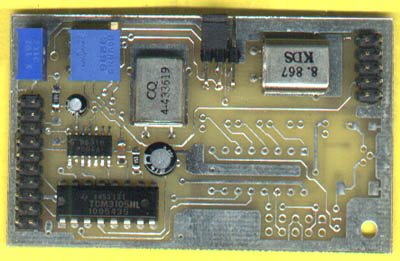

Modem autorstwa SP3FKM / SQ3GJF zgodny z kartą ESCC i podobnymi:

modem Podstawowe dane:

płytka drukowana 73*42 mm,
może pracować w duplexie
złącza do podłączenia do ESCC,
posiada własny oscylator dla pracy 2k4,
zasilanie +5 V/10 mA (stabilizowane)

Do poprawnej pracy modemu potrzebne są następujące sygnały:

TXData, RXData

DCD, RTS

zasilanie

Zapewnienie powyższych sygnałów umożliwia poprawną pracę modemu z innymi niż ESCC kontrolerami.

Opis modemu:

Klasyczne rozwiązanie, wykorzystujące własności obwodu sacalonego TCM3105.

Modem wykorzystuje własny oscylator i to zarówno dla 1k2 jak i dla 2k4. Przewidziano miejsce na wlutowanie konwertera poziomów MAX232 do standartu RS232 co umożliwia pracę jako modem typu Baycom.

Na karcie ESCC istnieje możliwość instalacji dwóch takich modemów.

Ocena modemu:

Układ wykonany starannie z zastosowaniem nowoczesnej technologii SMD.

Niebawem wnioski z testów...
