Modem w/g DF9IC-smd

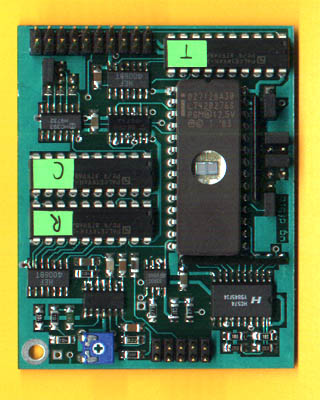

Modem w oparciu o konstrukcję DF9IC powstał dla potrzeb karty ESCC:

modem Podstawowe dane:

Do poprawnej pracy modemu potrzebne są następujące sygnały: Zapewnienie powyższych sygnałów umożliwia poprawną pracę modemu z innymi niż ESCC kontrolerami.


Opis modemu:

Klasyczne rozwiązanie, opublikowane w 2/91 przez DF9IC stanowiło podstawę do niniejszego opracowania. Również i tą dwustronną płytkę drukowaną z metalizacją otworów projektował Staszek SP2GNB. Elementów nadal sporo, choć mniej niż w orginale. Zastosowanie technologii SMD pozwoliło obniżyć koszty oraz zmniejszyć wymiary.

EPROM zawiera 16 zawartości pozwalających skorygować tor nadawczy. Wyboru dokonuje się zworkami J4 - metodą doświadczalną.

Modem wykorzystuje sygnał zegarowy 2.4576 MHz wytwarzany na karcie ESCC na której dla niestandartowych szybkości można zainstalować dodatkowo opcjonalny oscylator o dowolnej częstotoliwości. Poniższa tabela stanowi przykład wykorzystania popularnych oscylatorów stosowanych na kartach RS232. Właściwy podział ustala się zworką J1.

Baudrate
podział1.8432 MHz2.4576 MHz3.6862 MHz7.3728 MHz
15760076800115200
2288003880057600115200
414400192002880057600
8720096001440028800
1636004800720014400

zworki Opis zworek.

  • J1 - baudrate:
  • J3 - NRZ/NRZI
  • J4 - korekta toru nadawczego.
  • J5 - simplex/duplex
  • Jest sprawą oczywistą, że dla innych szybkości niż 9k6 należy dostosować filtry na wejściu i wyjściu modemu. Warto zapoznać się z bogatą literaturą, np. publikacje G3RUH.


    Na karcie ESCC istnieje możliwość instalacji dwóch takich modemów.


    27-05-1999
