Modem 1k2/2k4/k3
w trakcie testów

Modem autorstwa SP3FKM / SQ3GJF zgodny z kartą ESCC i podobnymi:

modem Podstawowe dane:

Do poprawnej pracy modemu potrzebne są następujące sygnały: Zapewnienie powyższych sygnałów umożliwia poprawną pracę modemu z innymi niż ESCC kontrolerami.


Opis modemu:

Klasyczne rozwiązanie, wykorzystujące własności obwodu sacalonego AM7910/7911.

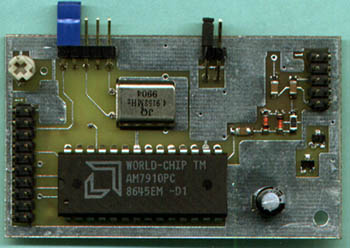

Dla 1k2 modem wykorzystuje sygnał zegarowy 2.4576 MHz wytwarzany na karcie ESCC, dla 2k4 nalezy przełączyc sie na lokalny rezonator kwarcowy (zworka niebieska na zdjeciu w pozycji 1k2).

Na karcie ESCC istnieje możliwość instalacji dwóch takich modemów.

Odstępstwa od projektu karty ESCC przedstawionej na sąsiedniej stronie

Karta ESCC dostarcza do modemów napięć +12V, -12V, +5V. AM7910 potrzebuje do pracy +5V oraz -5V. Na płytce brak stabilizatora napięcia -5V, co wymusiło przyklejenie dodatkowo stabilizatora 79L05.

Na płytce modemu umieszczone zostały traznystory sterujące linią PTT, [układ ten znajduje się również na karcie ESCC].

Ocena modemu:

Modem wykonany starannie z zastosowaniem nowoczesnej technologii SMD. Autorzy zapowiadają w kolejnych partiach tzw. solder maskę, co znacznie poprawi estetykę.
