Czy proste modemy muszą sporo kosztować? Chyba nie! Modemy 1k2 w oparciu o procesory są z powodzeniem stosowane już od jakiegoś czasu. Dla porównania cena TCM3105 jest ok pięciokrotnie wyższa od AT89C2051 - a czy ten nad wyraz skuteczny procesor nie da sobie rady jako modem?

Potrzeba stworzenia taniego modemu 1k2 dla karty ESCC zaowocowała poniższym rozwiązaniem:

• płytka drukowana o wymiarach 73*42 mm opracowana przez SP2GNB
• funkcję modemu pełni procesor ATMEL 89C2051 lub 90C1200
• złącza przystosowane do karty ESCC
• zasilanie 5V/16 mA/6 mA (w zależności od zastosowanego procesora)
• technologia mieszana SMD/standart

• TxD, RxD
• RTS, DCD
• zasilanie 5V

W oparciu o powyższe rozwiązanie przygotowywany jest modem typu BAYCOM

Sygnal DCD jest generowany tylko dla poprawnych przebiegów na wejściu modemu. Jest odporny na postawienie nośnej.

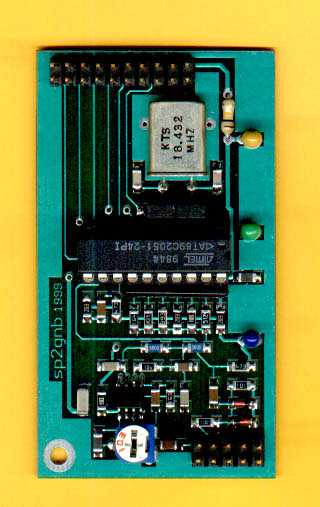

W przypadku zastosowania procesora ATMEL 89C2051 modem może współpracować z TNC2.

Zastosowanie procesora ATMEL 90C1200 wymaga podania dodatkowo sygnału zegara 2.4 MHz (karta ESCC generuje taki przebieg) lub zabudowania dodatkowo kwarcu i dwóch kondensatorów - na płytce jest na to miejsce.

Jedynym elementem regulacyjnym jest potencjometr służący do ustawienia poziomu sygnału wyjsciowego audio.

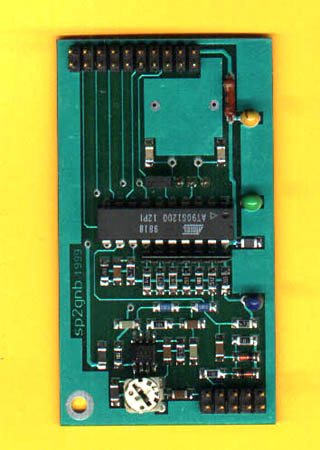

Na zdjęciu obok modem w oparciu o ATMEL AT90C1200.
