Pierwsze opracowanie modemu YAM w SP

YAM mk 1
Dwa modemy w jednym! Nie wymaga żadnej modyfikacji sprzętowej!!!

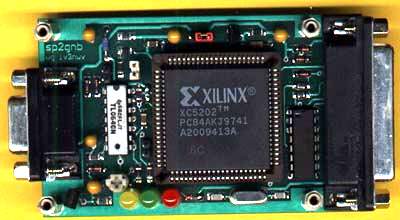

Pozytywne efekty działania modemu w ver. 1.7 zachęciły do powtórnego opracowania całości ze szczególnym naciskiem na uniknięcie błędów. Materiałem wyjściowym był orginalny projekt IV3NWV ver.1.10. Michał SP2IQW zaproponował stosowne zmiany w zasilaniu. Niezawodny Staszek SP2GNB opracował dwustronną płytkę drukowana z metalizacją otworów. W efekcie finalnym powstałe rozwiązanie sprzętowe zapewnia:



W pliku konfiguracyjnym v1.11 autor (Nico Palermo - IV3NWV) dokonał nastepujących zmian w stosunku do v1.10:
  1. Wyjście analogowe Tx jest aktywne tylko podczas nadawania. Jeśli jednak w celach testowych jest ten sygnał potrzebny, należy zewrzeć stosowną zworkę na płytce.
  2. Pętla DPLL zamyka się szybciej. [ok 13ms (64 zbocza danych, 128 bitów)]. Przed modyfikacją było to 26 ms.
  3. LED DCD nie świeci się, jeśli brak sygnału z modemu.

Oprogramowanie:


NIE TESTOWANY!

YAM i standard AFSK (Bell-202) 1200 bit/s. beta release

Zmiana rodzaju transmisji jest możliwa przez prostą wymianę pliku konfigurujacego FPGA do pracy w trybie AFSK Bell-202 1200 bit/s na yam1k2b5.mcs.

Kliknij tutaj by pobrać plik konfiguracyjny dla pracy w trybie 1k2.

Zauważone przez autora [IV3NWV] problemy:

  1. Poziom sygnału wyjściowego jest mniejszy niż dla trybu 9k6. Wymaga to regulacji w TRx
  2. Demodulator AFSK wymaga sygnału audio dobrej jakości. Połączenie staje się niestabilne przy sygnale mniejszym niż S5.
  3. Czas odtwarzania odbieranego zegara jest za długi. (Even in presence of good signals some frames are missed just because the local clock is not perfectly phase-locked to the incoming signal.)
  4. Testy przeprowadzono tylko przy użyciu TFPCX w trybie host-mode.

Uaktualnienia [Nico Palermo IV3NWV]:

Uwaga::

Przy włączaniu aparatury trzeba uważać: do zakończenia procesu inicjacji FPGA XC5202, linia PTT jest aktywna!.


Kliknij by dowiedzieć się czegoś więcej o modemie YAM mk 1 w sieci ampr.net lub z internet.

Kliknij tutaj by pobrać ułożenie elementów na płytce YAM mk1.

W celach informacyjnych warto popatrzeć na stronę YAM ver 1.7
