Karta USCC
Wersji i rozwiązań tej karty do komputera IBM PC jest wiele np.:
Baycom USCC, PA0HZP's OptoPcScc, DRSI PC*PA, PacComm PC-100, PC-110, PC120, S5-PCC
Wszystkie one jednak bazują na obwodach scalonych Z80SCC firmy ZILOG. Karta katalogowa jest na stronie PDF.

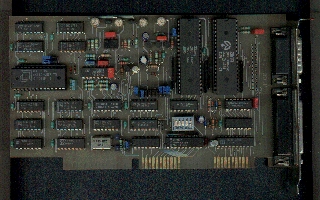

Opis oparto na dwóch kartach:
- opracowanej przez kolegów z gdańskiego klubu SP2KDS (SP2GNB, SP2OVR, SP2QBN, SP2TFV).
Podstawowe dane:
- płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/2
- dwa obwody scalone Z80SCC dają 4 kanały transmisyjne
- modem FSK k3 lub 1k2 na AM7810
- modem BPSK (manchester) 2k4 do 76k8
- złącze zawierające wszystkie sygnały niezbędne do podłączenia dwóch modemów zewnętrznych np. 9600 bodów lub szybszych
- możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego i swobodny wybór IRQ
Ocena:
Osobiście wykonałem jedną taką kartę i używam jej od ponad roku, współpracuje znakomicie z JNOS. Chwalę logikę tego rozwiązania. Po zmianach modemu nie jestem zmuszony do wymiany oprogramowania lub uciążliwego niejednokrotnie poszukiwania stosownego drivera. Zaletą jest również możliwość pracy z otwartym SQ - driver JNOS'a sam wypracowuje DCD. Przeprowadzone próby transmisji na 2k4 FSK zakończyły się sukcesem. Niestety nie przeprowadziłem prób transmisji z wykorzystaniem modemu Manchester, nie znalazłem korespondenta, który posiadałby taki modem.
Kliknij tu by dowiedzieć się czegoś więcej o karcie USCC z Gdańska

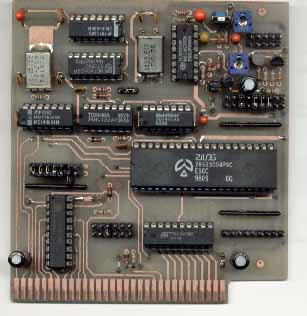

- opracowanej przez kolegów z Gostynia (SP3FKM i SQ3GJF)
Podstawowe dane:
- płytka drukowana w formie karty do IBM PC tzw. rozmiar 1/3
- jeden obwody scalony Z80SCC daje 2 kanały transmisyjne
- modem FSK 1k2 na TCM3105
- złącze zawierające wszystkie sygnały niezbędne do podłączenia modemu zewnętrznego np. 9600 bodów lub szybszego
- możliwe jest ustawienie szerokiego zakresu adresu peryferyjnego i swobodny wybór IRQ
Autorzy zaprojektowali tą kartę z myślą o użytkownikach choć i na węźle sprawuje się doskonale. Przeprowadzone przez autorów testy pod Flexnet'em, Linux'em, Jnos'em, Baycom'em, Tfpcx'em wykazały poprawność działania. Do portu zewnętrznego dołączano modemy DF9IC, G3RUH, FX589 oraz Machaster, pracowały poprawnie w tym Manchaster, DF9IC oraz Fx589 do 38k4. Od ponad roku karta ta pracuje na węźle gostyn.ampr.org.
Kliknij tu by dowiedzieć się czegoś więcej o karcie USCC z Gostynia
Fragment z pliku autoexec.nos pozwalający uruchomić kartę USCC w programie JNOS ver. 111a lub wyżej:
attach scc karta 1 init 300 2 4 5 -4 0 11 p4915200 10 t0
attach scc karta 0 ax25 vhf 256 1200 1024 sp3uqs-5 s
param vhf 1 10
param vhf 2 64
param vhf 3 10
param vhf 4 5
Uwagi końcowe:
Warto by nasi twórcy sprzętu do PR zwrócili uwagę na nowszą wersję SCC - ZILOG Z85230. Opis znajduje się na stronie pdf.
ESCC zawiera w swej strukturze fifo i jej obsługa nie obciąża w takim stopniu procesora komputera.
W przypadku budowy łącz o szybkościach powyżej 9k6 zastosowanie karty uscc z Z85230 na pokładzie jest na dobrą sprawę jedynym rozsądnym rozwiązaniem.
Linux, JNOS, TFPCX oraz inne drivery do PR potrafią tą kostkę obsługiwać.

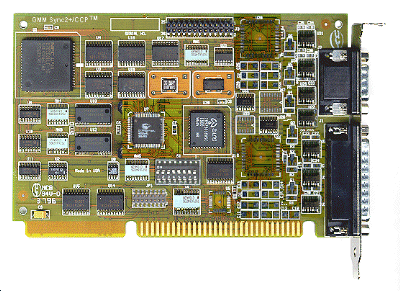

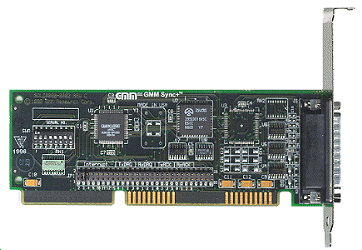

Widok innych fabrycznych kart z escc: karta 1 oraz karta 2.

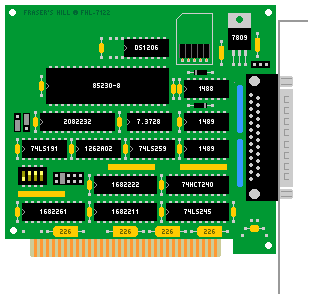

Karta ESCC opracowana w SP.
![[powrot]](../obrazki/ba.gif)

1999.03.10
