zasilanie 10 - 15V/50 mA (niestabilizowane)

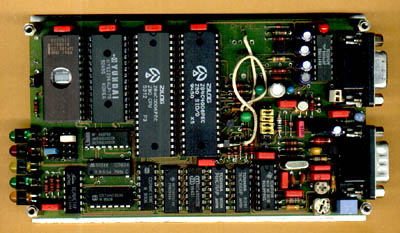

Widoczny na zdjęciu kabelek to adaptacja do potrzeb X1J4.
TNC2 jest kontrolerem zawierającym minikomputer oparty na CPU Z80 oraz modem 1k2. Zadaniem komputera jest formowanie wysyłanych ramek HDLC oraz ich odbiór. W TNC2C można odłączyć modem 1k2 i w jego miejsce podłączyć modem 9k6 np w/g G3RUH. Autor TNC2C opracował właśnie taki modem, przy czym zmiana szybkości pracy to tylko jedna zworka.
Ocena urzadzenia:
Osobiście wykonałem kilkanaście takich kontrolerów. Używając sprawdzonych elementów oraz stosujac się do zaleceń autora nigdy nie miałem najmniejszych problemów z uruchomieniem urządzenia. Kilkuletnia eksploatacja dwóch TNC również nie sprawiła nigdy najmniejszych kłopotów.
Niezaprzeczalną zaletą TNC2 jest przeogromna ilość oprogramowania, można wybierać do woli..
W jednym z TNC2C w miejsce baterii zastosowałem kondensator o pojemności 0.47F co dało efekt podobny, mam za to gwarancję, że bateria nie wycieknie.
Do pełni szczęścia brakuje by kontroler był wyposażony w sprzętowy wachdog podobnie jak to jest w PK96.
Warto by w kolejnych wersjach dokonano drobnych modyfikacji umożliwiających:
- doprowadzenie do procesora zegara 9.8 MHz,
- współpracę z oprogramowaniem X1J4 bez potrzeby stosowania dodatkowych kabelków,
- stosowanie sprzętowego wachdog'a,
- współpracę z modemem DF9IC, Fx589 (sygnały TxC oraz RxC na złączu modem disconnect)
- czas również na zmianę obwodu scalonego modemu 1k2 (TCM3105 nie jest produkowany).
- wypadało by uporządkować złącze trx'a - warto trzymać się standartów.
Ze wszystkich znanych mi opracowań TNC2, pomimo powyższych uwag, TNC2C jest najlepsze!.
Ze względu na często zadawane pytania pozwalam sobie umieścić tu uwagi autora projektu.
Można z czystym sumieniem polecić wykonanie TNC2C.
Długo jeszcze będzie niezastąpiony, szczególnie na węzłach.
Zestaw ROM dla TNC2:
KISS:
- Kliknij tu by pobrać BPQKISS ROM - wersja dla systemu BPQ [I.92].
- Kliknij tu by pobrać 220KISS ROM - JKISS zmodyfikowany dla TNC220.
- Kliknij tu by pobrać BKISS ROM [G8BPQ 16.IX.90]
- Kliknij tu by pobrać TRKISS.ZIP [TheNet KISS]
- Kliknij tu by pobrać JKISS.ROM [TUSCON 26.III.87]
- Kliknij tu by pobrać KISS.ROM ver.4
- Kliknij tu by pobrać KISS.ROM ver.7
INNE:
- Kliknij tu by pobrać WA8DED ROM ver 2.6 [90]
- Kliknij tu by pobrać TAPR ROM Release 1.1.8 [20.03.92]
- Kliknij tu by pobrać MFJ ROM Release 1.2.6 [02.17.89]
- Kliknij tu by pobrać Nord><Link TF27.b ROM dla systemu DAMA
- Kliknij tu by pobrać 6PACK.ROM
CIEKAWE:
- Kliknij tu by pobrać X1J4 - kompletna noda na TNC2
- Kliknij tu by pobrać układ pomiaru deviacji dla X1J4
- Kliknij tu by pobrać układ pomiaru temperatury dla X1J4
To tylko fragment wyboru....
