Kontroler TNC2-GUI
To rozwiązanie kontrolera bazującego na sprawdzonej konstrukcji TNC2. Zmniejszenie wymiarów przez zastosowanie technologii SMD oraz układów scalonych o wyższym stopniu upakowania zaowocowało konstrukcją o niewielkich wymiarach.
Podstawowe dane:
- płytka drukowana 40 x 58 mm,
- złącze HS zawierające wszystkie sygnały niezbędne do podłączenia modemu 9600 bodów wg DF9IC,
- możliwe są ustawienia szerokiego zakresu szybkości transmisyjnych (nawet nietypowe) i to zarówno na porcie RADIO jak i na łączu RS232,
- watchdog,
- zasilanie 10 - 15V/20 mA (niestabilizowane),
- technologia SMD, montaż dwustronny.
- w chwili obecnej dostępny jedynie z oprogramowaniem KISS

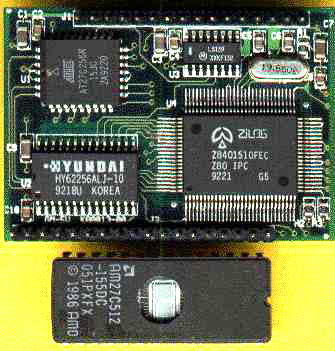

TNC2-GUI jest kontrolerem zawierającym minikomputer oparty na procesorze zgodnym z Z80CPU. W odróżnieniu od typowych TNC2 nie zawiera żadnych modemów. Wielkość płytki drukowanej wymusiła umieszczenie wszelkich złącz sygnałów zewnętrznych oraz LED po za nią. Wielkość najlepiej obrazuje porównanie do typowej pamięci EPROM w obudowie DIL28. Obrazek przedstawia serce kontrolera - płytkę drukowaną z elektroniką, do obudowy przymocowane są złącza RS232, TRx'a oraz diody LED. Widoczne na zdjęciu dwa rzędy złącz pozwalają podłączyć do TNC2-GUI modemy opracowane dla karty ESCC oraz wszystkie sygnały zewnętrzne jak TRx, RS232 oraz diody LED.
