Programator procesorów PIC
oraz EEPROM serii 24Cxx


Podczas zabaw w elektronikę od czasu do czasu zdarza się, iż trzeba zaprogramować procesor z rodziny PIC lub EEPROM z serii 24Cxx. Najtańszym a jednocześnie skutecznym okazał się przedstawiony poniżej.

elementy Pracuje bez zasilania zewnętrznego, wykorzystując napięcia portu RS232 do którego jest podłączony.

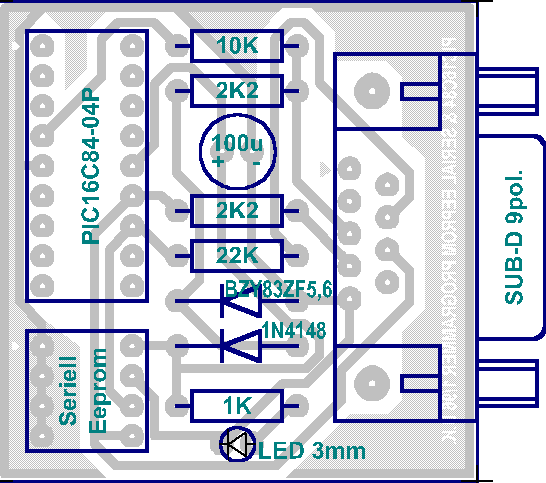

Ułożenie elementów na rysunku obok.

Uwagi:

Oprogramowanie umożliwia edycję zawartości, weryfikację zapisu, programowanie itp.

Zazwyczaj z prostoty wynikaja kłopoty. Tak jest i tu.

Oprogramowanie nie działa na szybszych komputerach (przynajmniej u mnie).

Przetestowałem maszyny od 286 do 486 DX2 66 MHz - działało bez problemu.

Powyżej hmmmmm....

Co wcale nie oznacza, że w innej konfiguracji sprzętowej działać nie będzie - trzeba sprawdzić! Jeśli nie - czeka nas wycieczka do muzeum.
