Modem Manchester

Można powiedzieć, że do świata PR modem ten wprowadził w grudniu 1995r Matjaz Vidmar S53MV dołączając go do projektu karty SCC. Własności tego trybu modulacji są bardzo korzystne dla celów wykorzystania w packet radio.

Po pozytywnych doświadczeniach z tym typem modulacji modem DF9IC również został doposażony o ten tryb pracy.


Ocena modemu:

Jest przeznaczony do współpracy z kartą USCC dlatego często instalowany jest od razu na niej. Może pracować od 600 do 100k baud. Elementów sporo, ale za to tanie i proste w nabyciu. Brak np. kłopotliwych i prądożernych GAL'i.

Nie przeprowadziłem prób transmisji z wykorzystaniem modemu Manchester, nie znalazłem korespondenta, który posiadałby taki modem.


Dokumentacja w/g S53MV zmodyfikowana przez PE1JPD (scrambler).:

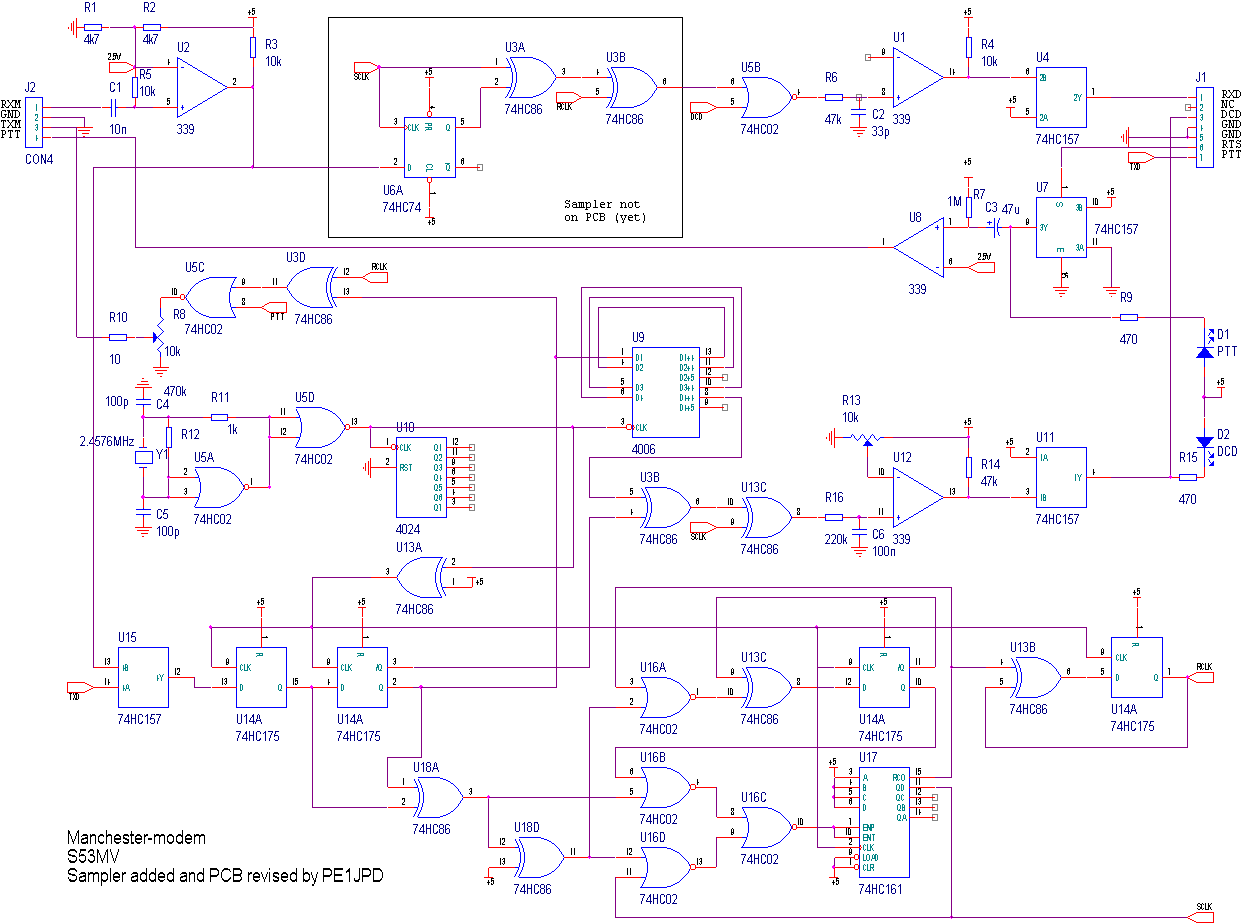

Kliknij tu by pobrać schemat.

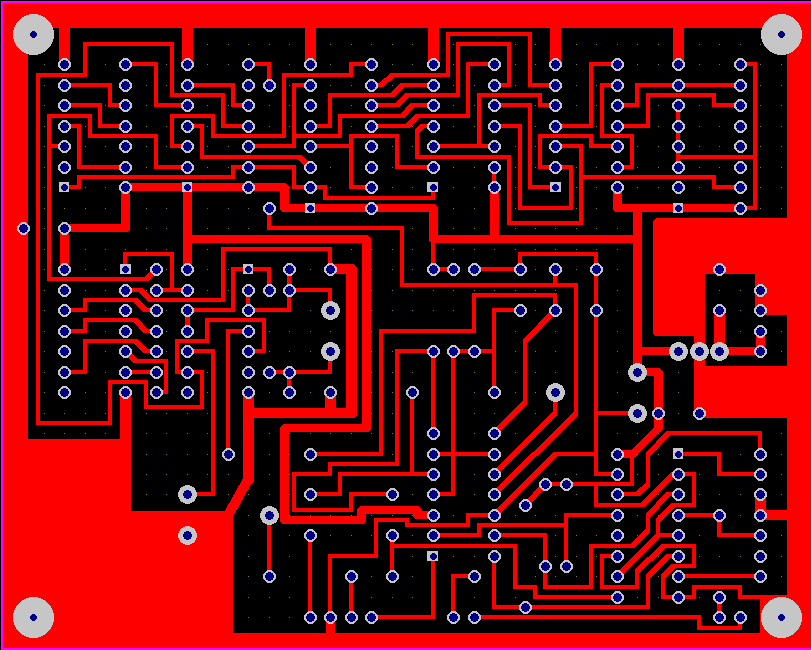

Kliknij tu by pobrać rysunek płytki drukowanej.

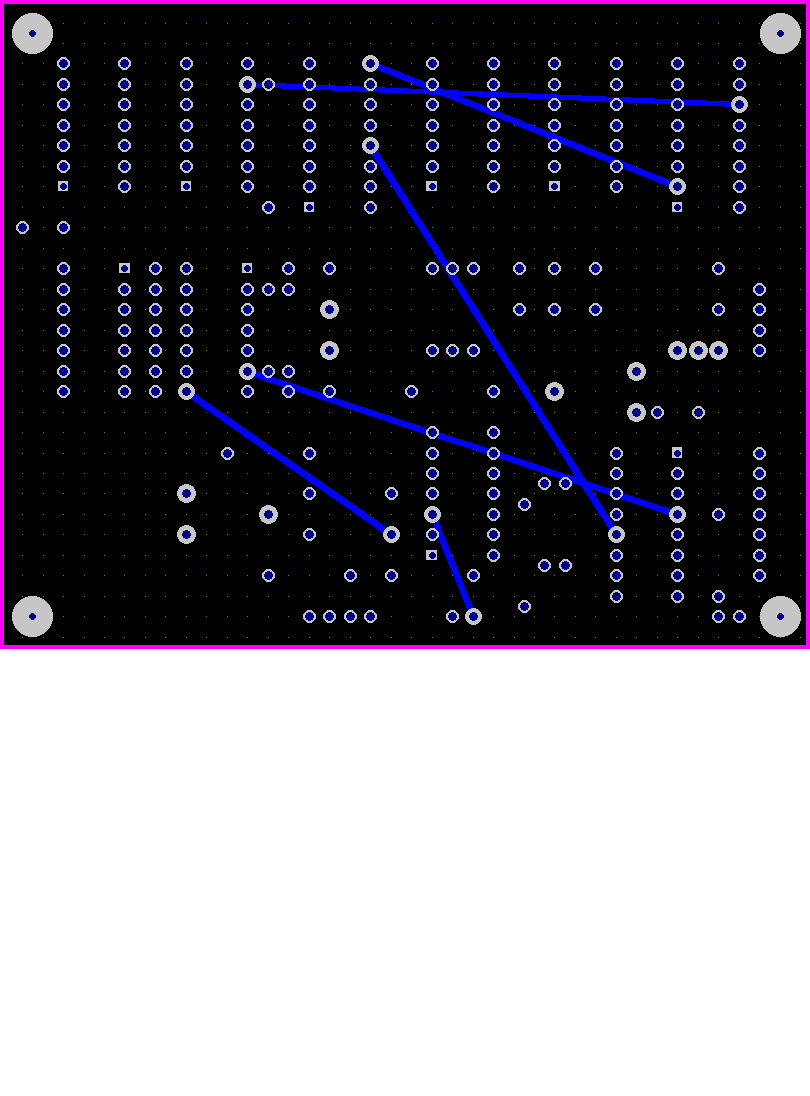

Kliknij tu by pobrać dodatkowe połączenia na płytce.

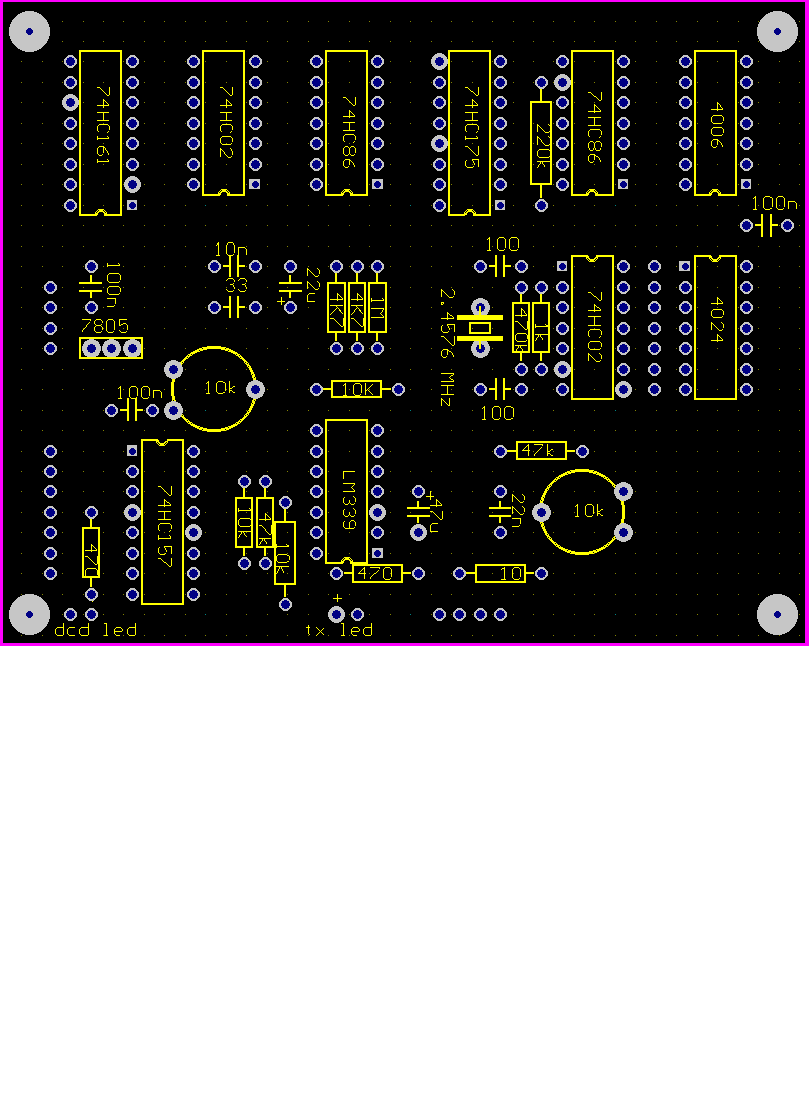

Kliknij tu by pobrać ułożenie elementów.


Uwagi końcowe:

  • pasmo zajmowane przez modem wynosi 12.5 kHz przy 2k4.
  • dla szybkości powyżej 38k4 należy doprowadzić zewnętrzny oscylator.
  • Dla wyższych niż 9k6 szybkości transmisyjnych modulacja typu Manchester jest dominująca - zwłaszcza dla tych najwyższych. W karcie USCC stosować wówczas należy obwód scalony Z85230 gdyż przy 76k8 nawet najszybsze pentium II nie nadąży z obsługą przerwań.



    NIE SPRAWDZONE!!

    Czy modem manchester można podłączyć tylko do USCC? Okazuje się że nie! Pawel Lajsner - OK2UCX opracował i opublikował sposób podłączenia tego modemu zarówno do portu RS232 jak i do LPT.
