Modem DF9IC
Opis oparto na orginalnej konstrukcji:
MODEM 4800-76800 w opracowaniu DF9IC zgodny z G3RUH
Podstawowe dane:
- płytka drukowana 11 * 8 cm,
- może pracować w simpleksie lub full-dupleksie
- złącze do podłączenia do TNC lub USCC,
- posiada własny oscylator,
- zasilanie 5 V/40 mA (stabilizowane)
Do poprawnej pracy modemu DF9IC potrzebne są następujące sygnały:
- TXData, TXClock,
- RXData, RXClock,
- DCD, CTS, RTS
- zasilanie
Ocena modemu:

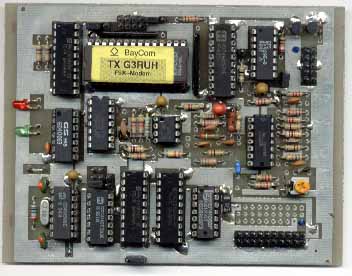

Klasyczne rozwiązanie, opublikowane w 2/91 przez DF9IC. Elementów nadal sporo, choć zdecydowanie mniej niż w modemie w/g G3RUH. Jest przeznaczony do współpracy z TNC2 lub USCC. Modem w opracowaniu DF9IC doczekał się wielu klonów. Na zdjęciu powyżej jedna z takich kopii. Wiekszość szybkich (9k6 i wyżej) linków opiera się na tym modemie.
W warunkach amatorskich daje się ten modem wykonać z powodzeniem:
Modyfikacja zawartości GAL'i do pracy w trybie Manchester:
Czyżby i w tym wypadku: dwa w jednym?


23-03-1999
